На вопрос, какой металл для ковки лучше, ответить сложно, поскольку у каждого из них свои преимущества и особенности. Имеются и незначительные недостатки. Обрабатывать можно ковкий чугун. Хороша для создания красивых, экстравагантных и практичных изделий мягкая углеродистая сталь. Отличные поделки получаются из цветных металлов.

Виды чугунов

Марка чугуна определяется содержанием углерода (более 2,14%) и других компонентов. В зависимости от состава материал разделяется на несколько видов.

  1. Белый. Углерод в сплаве содержится в цементите. Металл этой марки обладает хорошими износостойкостью и твердостью. В то же время материал плохо обрабатывается на металлорежущих станках. Чугун разделяется на доэвтектический, эвтектический и заэвтектический. Наибольше углерода у последнего — до 6,67%.
  2. Серый. Отливки из него производятся с помощью форм, созданных литьем из стали. Такой чугун используется в основном в машиностроении. Сплав не переносит ударов, поэтому из него изготавливаются изделия, на которые не оказываются механические воздействия. Среди них подшипниковые чашки и колесные клиноременные передачи.
  3. Ковкий. Металл, в котором углерод находится в форме хлопьев, производится из белого чугуна. Для получения заготовок сырье нагревается и выдерживается при заданной температуре в течение требуемого времени. Этот процесс именуется томлением.
  4. Высокопрочный. Углерод в структуре этого металла находится в шаровидном состоянии. Чтобы получить нужную форму в сырьё при производстве вводится магний. Благодаря высокой прочности чугун по характеристикам напоминает углеродистую сталь. Из материала создаются коленвалы, поршни, элементы тормозной системы.

Важно: Включения в разных чугунах могут иметь вид пластин, шаров и хлопьев. В составе ковкого чугуна находятся хлопья.

Особенности производства ковкого чугуна

Для создания ковкого чугуна нужны белые отливки. Углерод в их структуре связан с “Fe” — находится в составе цементита, называемого еще карбидом железа. Когда заготовки отжигаются при температуре 950-970 °C, из аустенита и цементита высвобождается графит. Аустенит — железо с гранецентрированной решеткой. В результате графит кристаллизируется до образования хлопьев. Последние окончательно формируются в чугуне при температуре от 720 до 760 °C.

Термический отжиг проходит 2-этапно. Вначале заготовки подогреваются до t 950-1000 °C и выдерживаются в таком состоянии до завершения распада связи аустенита и цементита. В результате первый остается, а второй замещается графитом. Затем заготовки понемногу охлаждаются до температуры от 720 до 760 °C, после чего аустенит выделяет вторичный цементит, который входит в структуру перлита. Последующее охлаждение приводит до распада перлита на 2 компонента — графит и феррит.

Разновидности ковкого чугуна

Чугун отливается по разным технологиям отжига. В зависимости от них разделение ведется на три категории.

  1. Перлитный. Включает в себя перлит и графит в виде хлопьев.
  2. Ферритный. В состав входят феррит и графит такого же вида.
  3. Ферритно-перлитный. Состоит из феррита, перлита и графитовых хлопьев.

Пудлинговый чугун мягкий при нагревании и очень устойчивый к коррозии. Подходит для художественной ковки горячим методом. Древесноугольный чугун после обжига становится также очень мягким и податливым. Даже при холодной ковке на нем не образуются трещины. Подходит для создания металлических декоративных изделий.

Свойства ковких чугунов

На свойства и теххарактеристики ковкого чугуна влияет количество в составе углерода. Последний находится обычно в виде графита и кремния. Для характеристик перлитового металла для ковки также важно количество марганца и хрома. Структура напрямую отображается на свойствах, к примеру, у перлитного отливка выше твердость и ниже пластичность, чем у ферритного аналога. Графитные включения в состоянии хлопьев придают изделиям хорошую пластичность при значительной прочности, поэтому называются «ковкие».

У ковких заготовок, отличающихся стабильностью свойств по всей толщине, нет внутренних напряжений. Их механические и физические параметры находятся между соответствующими показателями серого чугуна и стали.

Свойства ковких чугунов:

  • хорошие износостойкость и текучесть;
  • высокие плотность и прочность: заготовка толщиной 0,8 см выдерживает давление 40 атм при гидроиспытаниях;
  • способность поглощать вибрации при циклических нагрузках;
  • устойчивость к коррозии.

Обладая такими свойствами отливки применяются для создания разных изделий для водо- и газопроводных систем. Однако, при динамических нагрузках и минимальных температурах металл может обрести хрупкость.

Маркировка изделий

Расшифровка маркировки на примере марки чугуна КЧ 30-6:

  • КЧ — ковкий чугун;
  • 30 — предел прочности 294 Н/мм2, поделенный на 10;
  • 6 — относительное удлинение в процентах.

Важно: По ГОСТу 1215-79 существует 11 марок ковкого чугуна: 7 — перлитного, 4 — ферритного.

Таблица 1. Ковкий чугун: механические свойства

Таблица 1

Типы стали

Все стали называются углеродистыми, поскольку в их составе, кроме железа и незначительного количества других элементов, всегда присутствует углерод. В зависимости от содержания последнего металлы для ковки подразделяются на марки. Кроме того, стали бывают конструкционными и инструментальными, а также легированными, мягкими, атмосферостойкими, нержавеющими.

Углеродистая

Углеродистая сталь

Углеродистая сталь характеризуется содержанием “C” не более 2,14% и отсутствием легирующих элементов. В структуре допускается незначительное количество примесей и несущественное содержание марганца, кремния и магния. Такой состав влияет на свойства и области применения металла. Он отличается твердостью, прочностью, невысокими пластичностью и вязкостью. Широко используется в металлургической промышленности.

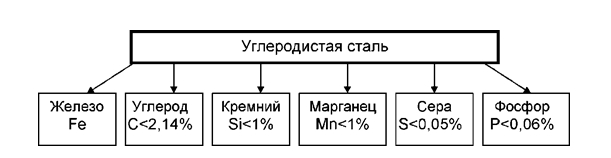

Схема 1. Состав углеродистой стали

Таблица 2

В зависимости от областей применения углеродистая сталь разделяется на конструкционную и инструментальную. Из второй создаются высокопрочные инструменты, которые могут выполнять практически все работы, в том числе по резке металла. Первая подходит для строительства различных зданий.

Схема 2. Виды углеродистой стали

Таблица 3

Некоторые углеродистые стали обладают пластичностью и ковкостью. Если углерода до 0,1%, то железо, будучи мягким, хорошо куется и сваривается кузнечным методом. Сплав с показателем “C” от 0,1% до 0,3% подходит для художественной ковки. Инструментальная сталь с показателем углерода 0,6-1,35% требует умения при её нагреве.

Таблица 2. Начальные и конечные температуры ковки углеродистых сталей

Таблица 4

Важно: Среди металлов с количеством “C” от 2,14% куются только перлитные, ферритные и ферритно-перлитные, а также пудлинговые и дресноугольные чугуны.

Легированная

Легированными называются стали, в составе которых, кроме основных элементов, присутствуют присадки в виде молибдена, хрома, вольфрама, никеля, кобальта, алюминия, а также марганца и кремния.  Режим нагрева таких металлов для ковки зависит от их теплопроводности, которая ниже, чем у углеродистых аналогов. Легированные стали менее пластичны и более склонны к трещинообразованию. Помимо того, они быстрее перегреваются и пережигаются.

При нагреве легированных сталей перед ковкой нужно учитывать следующие термические варианты:

  • металл укладывается в холодную печь и нагревается вместе с ней;
  • слиток сначала прогревается в печи с низкой температурой, потом перекладывается в другую такую же, но с высокой t;
  • для термического воздействия используются двухкамерные печи, одна из которых служит только для нагрева;
  • слиток обрабатывается в методической печи, а металл передвигается от холодного к горячему концу и постепенно прогревается.

Режим при нагреве должен пройти три этапа. Сначала сталь нагревается до t 550-600 °C. Затем достигается температура ковки. На третьем этапе металл для ковки выдерживается при стабильной t для выравнивания нагрева по всей толщине.

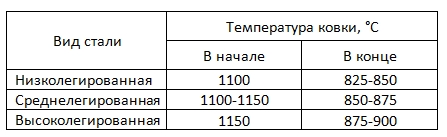

Таблица 3. Средние температуры ковки легированной стали

Таблица 5

Мягкая

Мягкая сталь

Популярная в кузнечном деле мягкая сталь — сплав железа с углеродом. Металл был получен в 1856 году, когда проводились эксперименты по производству ковкого железа массовым способом. Для получения материала плавился стальной металлолом вместе с чугуном, при этом удалялись шлак и углерод. У мягкой стали более высокая прочность, чем у ковкого железа. Основной минус — склонность к коррозии. Поэтому сталь для создания возможности широкого применения сверху покрывается слоем цинка.

Атмосферостойкая

Атмосферостойкая сталь

Атмосферостойкая сталь, называющаяся еще кортеновской, применяется в агрессивных средах либо для наружной работы без окраски. Используется для строительства стальных мостов, морских контейнеров, в качестве фасадных элементов. Ржаво-коричневая патина, которая образуется со временем, считается эстетическим покрытием. Поскольку материал подвержен щелевой коррозии, то в последнее время он пользуется особым спросом. Не популярен этот материал и в кузнечном деле.

Нержавеющая

Нержавеющая сталь

На литейных предприятиях нержавеющая сталь куется по специальным технологиям. Поскольку нержавейка отличается по характеристикам от обычной углеродистой стали, то перед загрузкой заготовки в печь отслеживается индивидуальный термический режим. Чтобы металл для ковки смог полностью и равномерно прогреться, температура поднимается постепенно. Это позволяет не допустить дефектов в структуре материала как в период ковки, так и во время последующего охлаждения. До достижения 850 °C заготовки из нержавейки нагреваются медленно.

Дабы не нарушить технологию, за температурой нужно постоянно следить: на более позднем этапе темпы нагрева можно ускорить. Помимо того, у нержавейки низкая теплопроводность, поэтому выдержка заготовок должна проходить дольше по сравнению с обычными марками стали. На предприятиях применяется исключительно горячая ковка. При холодной деформации металла получить изделие нужных формы и размеров не получится.

Литая

Литая сталь

В процессе литья стали образуются сплавы с различным химическим составом. В древние времена железо добывалось из руды. В XVIII веке была внедрена пудлинговая технология. В XIX столетии отлично себя зарекомендовал мартеновский способ.

Из этого материала часто делаются клинки. Благодаря легковесности литья можно быстро подогревать для ковки всю заготовку или только её часть. При внимательном рассмотрении внешнего вида готового изделия видна эстетичная завихренная и раздробленная структура на поверхности.

Чем медленнее проводится ковка, тем выше качество изделия. Аккуратное воздействие при не слишком высоких температурах приводит до красивой контрастности узоров. При нагревании грани крупных и мелких карбидов растворяются, а при последующем остывании углерод снова выходит на поверхность в виде прочного волокна. В результате изначально размытый узор обретает отчетливые контрастные черты.

Чистое железо

Чистое железо

В чистом кованом железе очень мало углерода (до 0,08%). Металл для ковки состоит из полурасплавленной массы “Fe” и незначительного количества волокнистого шлака (до 2%), благодаря которому в согнутом виде напоминает древесину. Ковкое железо пластичное, прочное, коррозионно-устойчивое, легко сваривается. По функциональной нагрузке этот материал напоминает низкоуглеродистую сталь.

Металл на 99,4% по массе состоит из железа. Благодаря шлаку он легко куется до образования уникальной волокнистой структуры. Кроме того, силикатные шлаковые волокна предохраняют чугун от ржавления и уменьшают эффект усталости, который вызывается вибрациями после многочисленных ударов. Многие предметы, которые сейчас создаются из мягкой стали, раньше изготавливались из чистого кованого железа.

Используемые цветные металлы: особенности ковки

Цветные металлы, в которых практически нет железа, широко используются мастерами-кузнецами для создания оригинальных декоративно-функциональных изделий. Для изготовления кованых украшений используются сплавы бронзы, латуни, меди, алюминия, а также платины, золота и серебра.

  • Бронза. Для ковки используются марки с включениями кремния. Бронзу перегревать нельзя: её цвет должен поменяться с желтого на оранжевый. Подготовленный сплав достаточно жесткий, ковать его непросто.
  • Медь. Поскольку у материала широкие границы ковочных температур, то работать с ним легко. Медь пластичная — хорошо штампуется, гнется и поддается другим операциям. Металл, не нуждающийся в отжиге, предварительно разогревается докрасна.
  • Алюминий. Заготовки нагреваются в закрытых электрических печах, причем дольше, чем сталь. Перед ковкой также разогреваются до 200-250 °C инструменты. В качестве полуфабриката можно использовать чушки, слитки и лом.
  • Латунь. Из сплава обычно создаются тонкостенные декоративные изделия. Латунь не ржавеет, тяжело гнется, отличается прочностью. Для повышения податливости в металл дополнительно можно добавлять медь.
  • Серебро. Из заготовок изготавливается изысканная утварь. Для работы с серебром используются специальные инструменты. Перед обработкой металл для ковки сильно разогревается.

У каждого материала своя ковочная температура. Например, алюминий марки 6061-Т6 куется при t от 399 до 510 °C, а латунь штампуется при t от 730 до 750 °C.

Важно: У цветных металлов высокая проводимость, поэтому они нагреваются перед ковкой не углем, а газом.

Типы процессов литья металла

Литье металла предусматривает заполнение формы сырьем, которое находится в жидком агрегатном состоянии. Спустя определенное время материал в емкости затвердевает, после чего извлекается.

Самым дешевым и массовым считается литье в песчаные формы. Модель засыпается песчаной смесью, которая заполняет свободное место между ним и 2-мя открытыми ящиками. Полости и отверстия в детали создаются посредством песчаных стержней, расположенных в форме. Насыпанная в ящики смесь встряхивается, в результате чего уплотняется. Полости, которые образовались, заливаются расплавленным металлом через специальные литники. Отливка извлекается после разбивания формы вслед за затвердеванием жидкого металла.

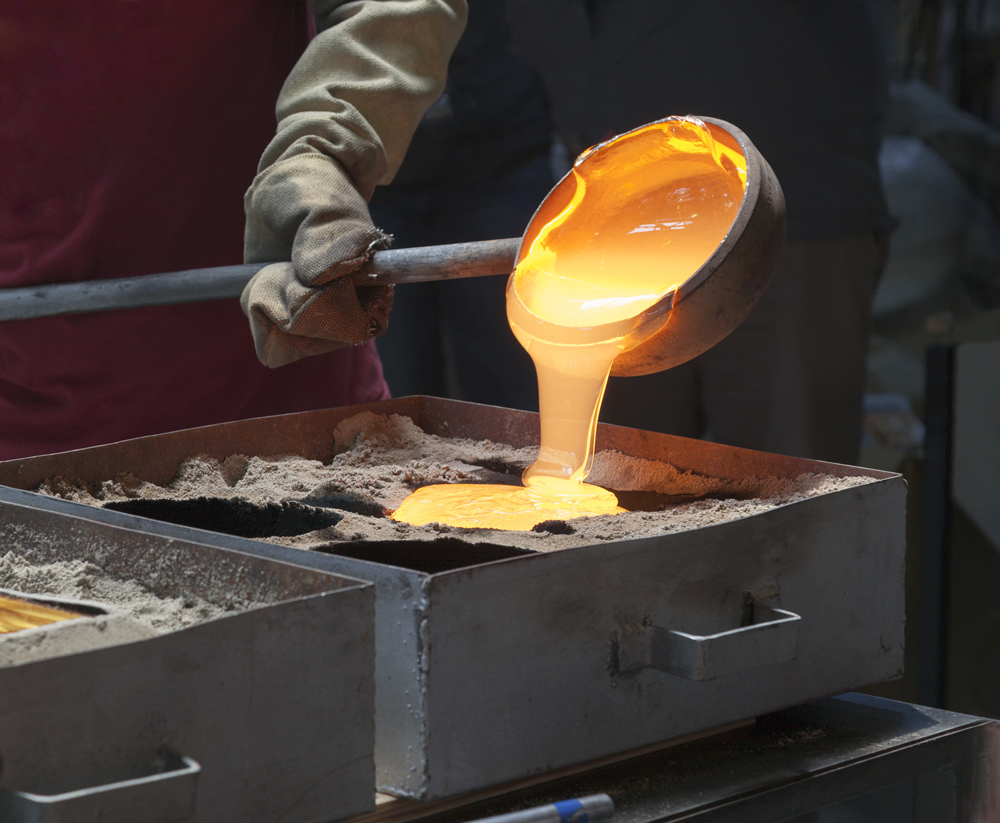

Литье в песчаные формы

Прецизионное литье — усовершенствованный итальянский способ восковой формовки. По ходу его выполнения создаются гипсовые модель и форма, из воска моделируются изделие и литники, создается формовочная емкость. Затем воск модели и литников вытапливается, расплавленный металл заливается в форму и выбивается. В завершение отливка отделывается.
